Rangkaian pendeteksi angin. Sirkuit ini menggunakan lampu pijar untuk mendeteksi aliran udara (angin mendeteksi). Dengan filamen terkena udara, sebuah sumber arus konstan digunakan untuk sedikit panas filamen. Karena dipanaskan, resistensi meningkat. Seperti udara mengalir melalui filamen cools down, sehingga menurunkan resistensi itu. Sebuah komparator digunakan untuk mendeteksi perbedaan ini dan cahaya LED. Dengan beberapa perubahan, sirkuit dapat dihubungkan ke meter atau ADC untuk memberikan perkiraan pada jumlah aliran udara.
Kaca harus dihapus dari L1 tanpa melanggar filamen. Bungkus kaca di selotip kertas dan di catok. Perlahan-lahan engkol bawah sampai kaca pecah, kemudian keluarkan bohlam dan hati-hati mengupas rekaman itu. Jika filamen telah rusak, Anda akan membutuhkan lampu lain.
Di bawah ini Kami sertakan gambar Rangkaian pendeteksi bahan eksperimen angin UNTUK ANDA. Coba perhatikan seksama DENGAN murah pelajari cara membuat supaya Bisa Rangkaian ini DENGAN Baik.

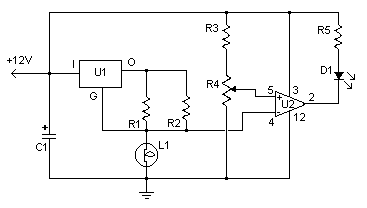

Gambar Skema Rangkaian Pendeteksi Angin
Semoga rangkaian ini bermanfaat bagi Anda. Bagi hobbyist dan praktisi elektronika, Anda bisa mencoba rangkaian pendeteksi angin ini.
