Penguat diferensial adalah suatu penguat yang bekerja dengan memperkuat sinyal yang merupakan selisih dari kedua masukannya. Berikut ini adalah gambar skema dari penguat diferensial sederhana:
Penguat diferensial tersebut menggunakan komponen BJT (Bipolar Junction Transistor) yang identik / sama persis sebagai penguat. Pada penguat diferensial terdapat dua sinyal masukan (input) yaitu V1 dan V2. Dalam kondisi ideal, apabila kedua masukan identik (Vid = 0), maka keluaran Vod = 0. Hal ini disebabkan karena IB1 = IB2 sehingga IC1 = IC2 dan IE1 = IE2. Karena itu tegangan keluaran (VC1 dan VC2) harganya sama sehingga Vod = 0.
Apabila terdapat perbedaan antara sinyal V1 dan V2, maka Vid = V1 – V2. Hal ini akan menyebabkan terjadinya perbedaan antara IB1 dan IB2. Dengan begitu harga IC1 berbeda dengan IC2, sehingga harga Vod meningkat sesuai sesuai dengan besar penguatan Transistor.
Untuk memperbesar penguatan dapat digunakan dua tingkat penguat diferensial (cascade). Keluaran penguat diferensial dihubungkan dengan masukan penguat diferensial tingkatan berikutnya. Dengan begitu besar penguatan total (Ad) adalah hasil kali antara penguatan penguat diferensial pertama (Vd1) dan penguatan penguat diferensial kedua (Vd2).
Dalam penerapannya, penguat diferensial lebih disukai apabila hanya memiliki satu keluaran. Jadi yang diguankan adalah tegangan antara satu keluaran dan bumi (ground). Untuk dapat menghasilkan satu keluaran yang tegangannya terhadap bumi (ground) sama dengan tegangan antara dua keluaran (Vod), maka salah satu keluaran dari penguat diferensial tingkat kedua di hubungkan dengan suatu pengikut emitor (emitter follower).
Untuk memperoleh kinerja yang lebih baik, maka keluaran dari pengikut emiter dihubungkan dengan suatu konfigurasi yang disebut dengan totem-pole. Dengan menggunakan konfigurasi ini, maka tegangan keluaran X dapat berayun secara positif hingga mendekati harga VCC dan dapat berayun secara negatif hingga mendekati harga VEE.
Apabila seluruh rangkaian telah dihubungkan, maka rengkaian tersebut sudah dapat dikatakan sebagai penguat operasional (Operational Amplifier (Op Amp)). Penjelasan lebih lanjut mengenai hal ini akan dilakukan pada sub bab berikut.
Penguat operasional (Op Amp) adalah suatu rangkaian terintegrasi yang berisi beberapa tingkat dan konfigurasi penguat diferensial yang telah dijelaskan di atas. Penguat operasional memilki dua masukan dan satu keluaran serta memiliki penguatan DC yang tinggi. Untuk dapat bekerja dengan baik, penguat operasional memerlukan tegangan catu yang simetris yaitu tegangan yang berharga positif (+V) dan tegangan yang berharga negatif (-V) terhadap tanah (ground). Berikut ini adalah simbol dari penguat operasional:
Penguat operasional banyak digunakan dalam berbagai aplikasi karena beberapa keunggulan yang dimilikinya, seperti penguatan yang tinggi, impedansi masukan yang tinggi, impedansi keluaran yang rendah dan lain sebagainya. Berikut ini adalah karakteristik dari Op Amp ideal:
¨ Penguatan tegangan lingkar terbuka (open-loop voltage gain) AVOL = -¥
¨ Tegangan ofset keluaran (output offset voltage) VOO = 0
¨ Hambatan masukan (input resistance) RI = ¥
¨ Hambatan keluaran (output resistance) RO = 0
¨ Lebar pita (band width) BW = ¥
¨ Waktu tanggapan (respon time) = 0 detik
¨ Karakteristik tidak berubah dengan suhu
Kondisi ideal tersebut hanya merupakan kondisi teoritis tidak mungkun dapat dicapai dalam kondisi praktis. Tetapi para pembuat Op Amp berusaha untuk membuat Op Amp yang memiliki karakteristik mendekati kondisi-kondisi di atas. Karena itu sebuah Op Amp yang baik harus memiliki karakteristik yang mendekati kondisi ideal. Berikut ini akan dijelaskan satu persatu tentang kondisi-kondisi ideal dari Op Amp.
Penguatan tegangan lingkar terbuka (open loop voltage gain) adalah penguatan diferensial Op Amp pada kondisi dimana tidak terdapat umpan balik (feedback) yang diterapkan padanya seberti yang terlihat pada gambar 2.2. Secara ideal, penguatan tegangan lingkar terbuka adalah:
AVOL = Vo / Vid = - ¥
AVOL = Vo/(V1-V2) = - ¥
Tanda negatif menandakan bahwa tegangan keluaran VO berbeda fasa dengan tegangan masukan Vid. Konsep tentang penguatan tegangan tak berhingga tersebut sukar untuk divisualisasikan dan tidak mungkin untuk diwujudkan. Suatu hal yang perlu untuk dimengerti adalah bahwa tegangan keluaran VO jauh lebih besar daripada tegangan masukan Vid. Dalam kondisi praktis, harga AVOL adalah antara 5000 (sekitar 74 dB) hingga 100000 (sekitar 100 dB).
Tetapi dalam penerapannya tegangan keluaran VO tidak lebih dari tegangan catu yang diberikan pada Op Amp. Karena itu Op Amp baik digunakan untuk menguatkan sinyal yang amplitudonya sangat kecil.
Tegangan ofset keluaran (output offset voltage) VOO adalah harga tegangan keluaran dari Op Amp terhadap tanah (ground) pada kondisi tegangan masukan Vid = 0. Secara ideal, harga VOO = 0 V. Op Amp yang dapat memenuhi harga tersebut disebut sebagai Op Amp dengan CMR (common mode rejection) ideal.
Tetapi dalam kondisi praktis, akibat adanya ketidakseimbangan dan ketidakidentikan dalam penguat diferensial dalam Op Amp tersebut, maka tegangan ofset VOO biasanya berharga sedikit di atas 0 V. Apalagi apabila tidak digunakan umpan balik maka harga VOO akan menjadi cukup besar untuk menimbulkan saturasi pada keluaran. Untuk mengatasi hal ini, maka perlu diterapakan tegangan koreksi pada Op Amp. Hal ini dilakukan agar pada saat tegangan masukan Vid = 0, tegangan keluaran VO juga = 0. Apabila hal ini tercapai,
2.1.3. Hambatan Masukan
Hambatan masukan (input resistance) Ri dari Op Amp adalah besar hambatan di antara kedua masukan Op Amp. Secara ideal hambatan masukan Op Amp adalah tak berhingga. Tetapi dalam kondisi praktis, harga hambatan masukan Op Amp adalah antara 5 kW hingga 20 MW, tergantung pada tipe Op Amp. Harga ini biasanya diukur pada kondisi Op Amp tanpa umpan balik. Apabila suatu umpan balik negatif (negative feedback) diterapkan pada Op Amp, maka hambatan masukan Op Amp akan meningkat.
Dalam suatu penguat, hambatan masukan yang besar adalah suatu hal yang diharapkan. Semakin besar hambatan masukan suatu penguat, semakin baik penguat tersebut dalam menguatkan sinyal yang amplitudonya sangat kecil. Dengan hambatan masukan yang besar, maka sumber sinyal masukan tidak terbebani terlalu besar.
2.1.4. Hambatan Keluaran
Hambatan Keluaran (output resistance) RO dari Op Amp adalah besarnya hambatan dalam yang timbul pada saat Op Amp bekerja sebagai pembangkit sinyal. Secara ideal harga hambatan keluaran RO Op Amp adalah = 0. Apabula hal ini tercapai, maka seluruh tegangan keluaran Op Amp akan timbul pada beban keluaran (RL), sehingga dalam suatu penguat, hambatan keluaran yang kecil sangat diharapkan.
Dalam kondisi praktis harga hambatan keluaran Op Amp adalah antara beberapa ohm hingga ratusan ohm pada kondisi tanpa umpan balik. Dengan diterapkannya umpan balik, maka harga hambatan keluaran akan menurun hingga mendekati kondisi ideal.
2.1.5. Lebar Pita
Lebar pita (band width) BW dari Op Amp adalah lebar frekuensi tertentu dimana tegangan keluaran tidak jatuh lebih dari 0,707 dari harga tegangan maksimum pada saat amplitudo tegangan masukan konstan. Secara ideal, Op Amp memiliki lebar pita yang tak terhingga. Tetapi dalam penerapannya, hal ini jauh dari kenyataan.
Sebagian besar Op Amp serba guan memiliki lebar pita hingga 1 MHz dan biasanya diterapkan pada sinyal dengan frekuensi beberapa kiloHertz. Tetapi ada juga Op Amp yang khusus dirancang untuk bekerja pada frekuensi beberapa MegaHertz. Op Amp jenis ini juga harus didukung komponen eksternal yang dapat mengkompensasi frekuensi tinggi agar dapat bekerja dengan baik.
2.1.6. Waktu Tanggapan
Waktu tanggapan (respon time) dari Op Amp adalah waktu yang diperlukan oleh keluaran untuk berubah setelah masukan berubah. Secara ideal harga waktu respon Op Amp adalah = 0 detik, yaitu keluaran harus berubah langsung pada saat masukan berubah.
Tetapi dalam prakteknya, waktu tanggapan dari Op Amp memang cepat tetapi tidak langsung berubah sesuai masukan. Waktu tanggapan Op Amp umumnya adalah beberapa mikro detik hal ini disebut juga slew rate. Perubahan keluaran yang hanya beberapa mikrodetik setelah perubahan masukan tersebut umumnya disertai dengan oveshoot yaitu lonjakan yang melebihi kondisi steady state. Tetapi pada penerapan biasa, hal ini dapat diabaikan.
2.1.7. Karakteristik Terhadap Suhu
Sebagai mana diketahui, suatu bahan semikonduktor yang akan berubah karakteristiknya apabila terjadi perubahan suhu yang cukup besar. Pada Op Amp yang ideal, karakteristiknya tidak berubah terhadap perubahan suhu. Tetapi dalam prakteknya, karakteristik sebuah Op Amp pada umumnya sedikit berubah, walaupun pada penerapan biasa, perubahan tersebut dapat diabaikan.

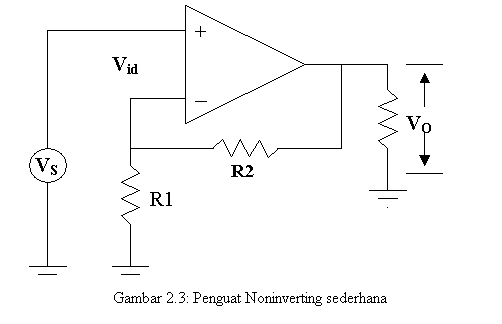

Rangkaian yang akan dijelaskan dan dianalisa dalam tulisan ini akan menggunakan penguat operasional yang bekerja sebagai komparator dan sekaligus bekerja sebagai penguat. Berikut ini adalah konfigurasi Op Amp yang bekerja sebagai penguat:
Penguatan dari penguat di atas dapat dihitung dengan rumus:
AV = - R2/R1
Sehingga: VO = - (R2/R1) Vid
